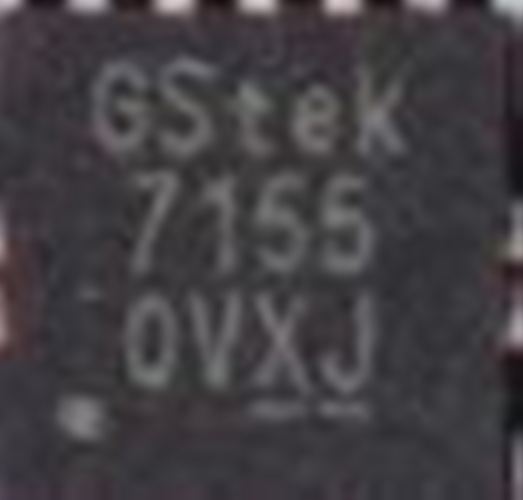

GS7155
GStek
Regulator liniowy 3A o bardzo niskim spadku
Rodzaj opakowania: TDFN10-3x3
GS7155NV może dostarczyć do 3 A prądu wyjściowego przy typowym spadku napięcia wynoszącym zaledwie 240 mV przy użyciu wewnętrznych n-kanałowych tranzystorów MOSFET. Regulator liniowy wykorzystuje oddzielne zasilanie VDD do zasilania obwodów sterujących i napędzania wewnętrznych n-kanałowych tranzystorów MOSFET. Napięcie wyjściowe można regulować w zakresie od 0,8 V do napięcia bardzo zbliżonego do VIN. GS7155NV pozwala na użycie kondensatora ceramicznego o niskim ESR już od 10 uF. Co więcej, układ scalony zapewnia dobrą wydajność zarówno w zakresie odpowiedzi przejściowej linii, jak i odpowiedzi przejściowej obciążenia. GS7155NV zapewnia składanie po przekroczeniu limitu prądu i wyłączenie termiczne, aby zapobiec uszkodzeniu regulatora liniowego. Wbudowany miękki start minimalizuje obciążenie wejściowego źródła zasilania poprzez zmniejszenie pojemnościowego prądu rozruchowego podczas rozruchu. Podczas rozruchu POK pozostaje niski, dopóki moc wyjściowa nie osiągnie 92% swojej wartości znamionowej.
